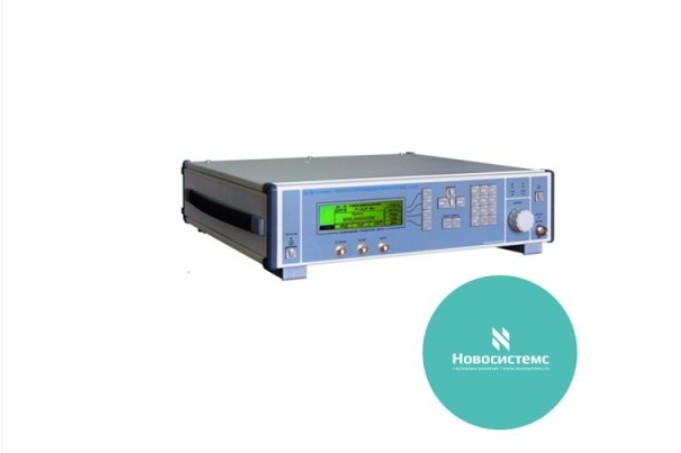

При настройке радиотехнического оборудования важен не только заданный уровень сигнала, но и его реальная форма, частота и спектральный состав. Даже небольшие отклонения могут повлиять на чувствительность приёмника, точность настройки фильтра или результаты проверки усилительного каскада. Особенно заметны такие эффекты при работе с узкополосными устройствами, радиочастотными трактами и электронными модулями, рассчитанными на определённые условия эксплуатации. Поэтому измерительный стенд должен обеспечивать не просто генерацию сигнала, а воспроизводимые условия испытаний. Для этих задач применяют высокочастотный генератор, характеристики которого оценивают по стабильности частоты, спектральной чистоте, уровню выходной мощности и поведению под нагрузкой.
Спектральная чистота: что скрывается за основным сигналом
На экране измерительного прибора сигнал может выглядеть безупречно, но это ещё не означает, что он содержит только одну частотную составляющую. Реальный генератор способен формировать гармоники, побочные спектральные компоненты и фазовый шум. Эти составляющие могут влиять на результаты испытаний, особенно если проверяемое устройство чувствительно к слабым сигналам или работает в узкой полосе частот. Представьте чистую ноту музыкального инструмента, рядом с которой слышны едва различимые посторонние звуки: основной тон остаётся узнаваемым, но общая картина уже меняется. В радиотехнике подобные отклонения тоже имеют значение, хотя обнаружить их без подходящей измерительной аппаратуры бывает непросто.
Один из важных параметров — уровень гармоник. Они возникают из-за нелинейности отдельных узлов генератора и представляют собой составляющие, частоты которых кратны основной частоте. Например, при генерации сигнала 10 МГц в спектре могут присутствовать компоненты на 20 и 30 МГц. Если такие составляющие попадают в рабочую полосу испытуемого устройства, результаты проверки могут отличаться от тех, которые получились бы при воздействии практически чистого сигнала. Поэтому при испытаниях фильтров, усилителей и приёмных трактов необходимо учитывать не только основную частоту, но и возможные гармонические искажения.
Другой значимый показатель — фазовый шум. Он описывает кратковременные случайные изменения фазы сигнала и обычно оценивается по спектральной плотности шума относительно несущей частоты. Для систем связи, радиолокационной аппаратуры и узкополосных приёмников этот параметр может быть критичным. Повышенный фазовый шум способен ухудшать различимость близко расположенных сигналов и влиять на результаты измерения характеристик устройств. При оценке генератора важно учитывать требования конкретной методики: прибор, подходящий для обычной настройки радиотракта, не обязательно обеспечит необходимую чистоту спектра при испытании высокочувствительной аппаратуры.
Стабильность частоты: почему важны температура и время
Частота, установленная на панели прибора, не всегда остаётся абсолютно неизменной. На неё влияют характеристики опорного генератора, температура внутренних компонентов, качество системы стабилизации и условия питания. Для одних задач допустимо небольшое отклонение, для других даже малый уход частоты приводит к заметной погрешности. Например, при настройке узкополосного фильтра смещение частоты источника способно создать впечатление, что максимум пропускания находится не там, где ожидалось. Поэтому стабильность генерации следует рассматривать не как второстепенную характеристику, а как основу достоверного измерения.
При оценке стабильности полезно различать несколько параметров. Начальная точность показывает, насколько фактическая частота соответствует установленному значению. Долговременная стабильность характеризует её изменение на протяжении длительного интервала, а кратковременные флуктуации отражают быстрые отклонения. Эти показатели описывают разные свойства и не заменяют друг друга. Генератор может иметь небольшую начальную погрешность, но заметно изменять частоту после прогрева или при колебаниях температуры окружающей среды.
По этой причине перед ответственными измерениями оборудованию дают время на прогрев в соответствии с руководством производителя. Затем проверяют частоту подходящим измерительным средством и фиксируют условия испытания. Если стенд работает в нескольких сменах, важно поддерживать единый порядок подготовки оборудования и подключения нагрузки. Это особенно актуально для производственных линий, где результаты испытаний разных партий сравнивают между собой. Чем лучше контролируются условия, тем проще отличить реальные изменения характеристик изделия от отклонений измерительной системы.
Выходная мощность и согласование: сигнал должен доходить без сюрпризов
Даже стабильный и спектрально чистый сигнал не принесёт пользы, если его уровень на входе проверяемого устройства отличается от ожидаемого. При подключении нагрузки напряжение может измениться из-за выходного сопротивления генератора и входных характеристик испытуемой схемы. В радиочастотных трактах часто применяют сопротивление 50 Ом, которое позволяет согласовать источник, кабель и нагрузку. Однако правильное согласование зависит от параметров всех элементов тракта, а не только от номинала одного разъёма. Если эти условия не учесть, измерения могут оказаться невоспроизводимыми.
При работе с коаксиальными кабелями необходимо обращать внимание на их волновое сопротивление, длину, состояние разъёмов и качество соединений. На высоких частотах отражения от неоднородностей могут создавать стоячие волны и изменять уровень сигнала в точке подключения. В результате фактическая мощность на нагрузке будет отличаться от ожидаемой, даже если генератор исправен. Для точных измерений применяют подходящие кабели, переходники и согласующие элементы, а при необходимости контролируют уровень мощности непосредственно в измерительном тракте. Такая проверка особенно полезна при настройке усилителей и радиочастотных модулей.
Не менее важно понимать, как производитель определяет выходной уровень. В одних приборах амплитуда отображается для согласованной нагрузки, в других настройка может относиться к напряжению холостого хода или определённому режиму подключения. Если это различие проигнорировать, ошибка возникнет ещё до начала испытания. Перед измерениями следует сверить настройки с документацией, убедиться в допустимости выбранной нагрузки и проверить уровень сигнала на входе устройства. Это простой шаг, который помогает избежать лишних корректировок и ошибочных выводов о качестве продукции.
Как проверить характеристики генератора на практике
Для проверки спектральной чистоты обычно применяют анализатор спектра с подходящими диапазоном частот, динамическим диапазоном и чувствительностью. На экране можно увидеть основную составляющую, гармоники и другие заметные компоненты. При этом результат зависит не только от самого генератора, но и от настроек анализатора, полосы разрешения, уровня входного сигнала и параметров соединительного тракта. Слишком широкая полоса разрешения может затруднить анализ близких спектральных составляющих, а недостаточный динамический диапазон не позволит уверенно оценить слабые побочные компоненты. Поэтому измерения проводят по методике, учитывающей характеристики обоих приборов.
Частоту проверяют частотомером или другим прибором, подходящим по диапазону и точности. Для оценки её изменения во времени выполняют серию измерений с заданными интервалами, сохраняя одинаковые условия подключения. Если требуется оценить фазовый шум, используют специализированный анализатор или измерительную систему с соответствующими возможностями. Обычного осциллографа для полной оценки спектральной чистоты недостаточно, хотя он полезен для наблюдения формы сигнала, модуляции и переходных процессов. Каждый прибор отвечает на свой вопрос, поэтому достоверный результат часто требует нескольких взаимодополняющих проверок.
При испытаниях серийной продукции особенно ценна повторяемость. Полезно зафиксировать установленную частоту, выходной уровень, тип нагрузки, параметры кабелей и условия прогрева. Если результаты начинают отличаться от предыдущих измерений, такие записи помогают определить причину: изменение настроек генератора, нарушение соединения или отклонение характеристик проверяемого изделия. Для крупного производства единая методика снижает вероятность расхождений между испытательными постами. Кроме того, сохранённые результаты позволяют отслеживать состояние оборудования и планировать проверки до появления заметных проблем.
На какие параметры ориентироваться при оснащении лаборатории
Технические характеристики генератора следует соотносить с реальными задачами предприятия. Для настройки радиоприёмников важны частотный диапазон, разрешение установки частоты и стабильность опорного сигнала. При проверке усилителей дополнительно оценивают диапазон выходной мощности, точность её регулирования и уровень гармоник. Для испытаний чувствительных радиотехнических устройств на первый план могут выйти фазовый шум и уровень побочных составляющих. Поэтому сравнивать приборы только по максимальной частоте или числу доступных режимов недостаточно.
Следует также учитывать возможность внешнего управления, сохранения настроек и интеграции в автоматизированный измерительный стенд. Эти функции помогают воспроизводить последовательности испытаний и уменьшают вероятность ошибок при ручной настройке. Для непрерывного производственного контроля имеют значение надёжность соединений, доступность технической документации, условия обслуживания и стабильность характеристик при длительной работе. Если испытательный процесс требует автоматической регистрации результатов, полезно заранее проверить совместимость интерфейсов и программного обеспечения. Такие детали влияют на удобство эксплуатации не меньше, чем основные электрические параметры.
Наконец, важно сопоставлять паспортные характеристики с требованиями методик контроля качества. Не каждый параметр необходимо измерять с максимальной доступной точностью: уровень требований зависит от назначения устройства и допустимых отклонений. При этом измерительная система должна иметь достаточный запас по точности, иначе неопределённость самого испытания может стать сопоставимой с проверяемым допуском. Грамотно подобранный генератор обеспечивает стабильное воздействие и помогает получать результаты, которые можно повторить и проверить. Именно в этом заключается его главная ценность для лаборатории и промышленного производства.
Надёжные измерения начинаются с чистого сигнала
При настройке радиотехнических устройств важно оценивать генератор комплексно. Спектральная чистота показывает, насколько заметны гармоники и побочные составляющие, стабильность частоты характеризует постоянство опорного сигнала, а выходные параметры определяют условия воздействия на проверяемое устройство. На результат также влияют согласование нагрузки, кабели и настройки измерительных приборов. Если хотя бы один из этих факторов остаётся без контроля, даже исправное оборудование может дать неоднозначные результаты.
Для предприятия практический подход заключается в том, чтобы определить требования испытаний, проверить ключевые характеристики генератора и закрепить единую методику измерений. Это повышает сопоставимость результатов, облегчает поиск причин отклонений и помогает поддерживать качество выпускаемой продукции. В конечном счёте надёжность радиотехнического контроля определяется не одной цифрой в паспорте, а согласованной работой всей измерительной системы.
